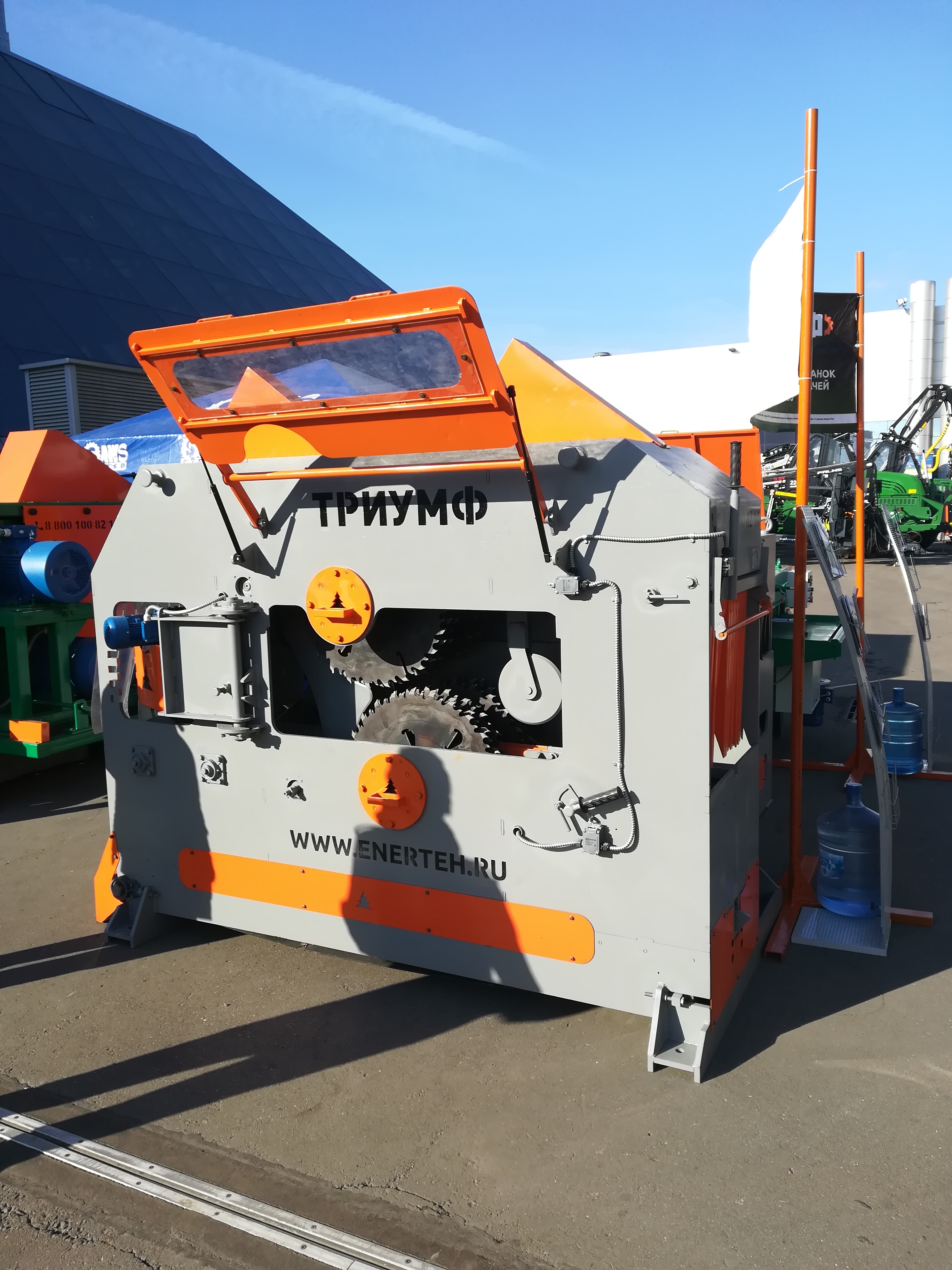

Двухвальный бревнопильный станок «Триумф-СБЦ480»
Двухвальный бревнопильный станок «Триумф-СБЦ480» предназначен для распиловки бревен диаметром до 450 мм для получения лафета и бруса. Размер между пилами устанавливается при помощи проставок. Бревно устанавливается по центру стола и при помощи цепной передачи передвигается в зону пиления.
Для регулировки скорости подачи станок оснащен частотным преобразователем позволяющим изменять скорость от 0 до 22 м/мин. В электрошкафу предусмотрен термостат для поддержания рабочей температуры. На станке предусмотрен выносной пульт управления в базовой комплектации.
На станке «Триумф-СБЦ480» устанавливается до 8 пил на каждый вал двигателя. Общее количество пил до 16 штук.
Преимущества:
· Высокая производительность, использование в качестве головного станка в линии с многопилом.
· Комплектация внутренним ленточным транспортером для удаления опилок за пределы станка.
· Шпиндельный узел пил имеет прямой привод от двигателя, что позволяет передавать мощность без потерь, в отличие от станков с ременной передачей
· Плавная регулировка скорости, обогрев электроники.
Технические характеристики.
Наименование параметра, единица измерения/ Модель станка | Триумф-СБЦ480 |
Максимальный диаметр обрабатываемого бревна, мм | 450 |
Максимальная длина обрабатываемого бревна, м | 6 |
Количество пильных валов, шт | 2 |
Диаметр устанавливаемых пил, мм | 630 |
Диаметр пильного вала, мм | 75 |
Максимальное количество пил на пильном валу, шт | 8 |
Частота вращения пильного вала, об/мин | 1500 |
Мощность электродвигателя обрабатываемого шпинделя (ниж./верх.), кВт | 37,45,55* |
Мощность электродвигателя узла подачи (продольного перемещения заготовки), кВт | 4 |
Скорость пиления (расчетная), м/мин | до 22 |
Суммарная потребляемая мощность станка, кВт | 115 |
Напряжение эл. сети, В | 380 |
Габаритные размеры: длина*ширина*высота, мм | 13000*1650*2200 |
Масса станка, кг | 4500 |
Количество получаемого готового пиломатериала (расчетная 8 часов смена), м3/час | |
Максимальное количество пил 16 (по 8 на вал) шт. | 16 |
Количество пильных двигателей | 2 |
Мощность двигателя нижнего вала | 55 |
Мощность двигателя верхнего вала | 45 |
Минимальная высота получаемого лафета 100 мм. | 100 |
Максимальная высота получаемого лафета 400 мм. | 400 |
* возможны модификации станков с двигателями 45 +37 , либо 55+45 кВт
В комплект поставки входят:
-Станок
-Стол приводной подающий.
-Выносной пульт управления.
-Инструкция по эксплуатации.
Дисковые пилы поставляются отдельно.
Стоимость станка с двигателем 45+37 кВт – 1 300 000 рублей
Стоимость станка с двигателем 55+45 кВт – 1 400 000 рублей
Дополнительные опции:
№ | Наименование | Цена, руб./шт. | Кол-во, шт. | Необходимое кол-во шт |
1 | Рольганг 1*3 | 25 000 | 2 | 2 |
2 | Пила дисковая Faba 630*75*5,5/4,1(Z=24+6) | 17 500 | 1 | 16 |
3 | Накопитель для бревен (длина 4000 мм) | 200 000 | 1 | 1 |
4 | Подъемник бревен | 170 000 | 1 | 1 |
5 | Вращатель (кантователь ) бревна | 300 000 | 1 | 1 |
6 | Заточной станок дисковых пил | 20000 | 1 | 1 |
Условия поставки:
-Предоплата 50%, остальные 50% перед отгрузкой.
-Срок изготовления станка 25-30 раб. дней.
Гарантия 12 месяцев
